Descrizione
Sistema completo per porte basculanti fino a 9m² con motoriduttore a 24V DC
Came 001U5200
Ideale per movimentare in modo rapido e silenzioso tutte le tipologie di porte basculanti a contrappesi, ma anche a molle,
siano esse semplicemente in lamiera d’acciaio, in legno o coibentate.
Adatto per tutte le tipologie di porte basculanti Emega40 è un’automazione a 24 V DC,con display funzioni incorporato, per porte garage di superficie non superiore a 9 m².Disponibile anche nella versione “solo motoriduttore”
nei casi in cui sia indispensabile l’utilizzo di due motori, ad esempio porte coibentate di grandi dimensioni, anche fino a 14 m² di superficie.
Ideale per movimentare in modo rapido e silenzioso tutte le tipologie di porte basculanti a contrappesi,
ma anche a molle, siano esse semplicemente in lamiera d’acciaio, in legno o coibentate.
Uso intensivo. studiato per agevolare il passaggio anche dove è previsto l’utilizzo intensivo della porta
Rilevazione degli ostacoli. Tecnologia encoder che analizza costantemente il regolare funzionamento della porta, operando l’arresto, o l’inversione del moto, in caso di contatto con eventuali ostacoli
Affidabilità che dura nel tempo. Struttura in pressofusione di alluminio in grado di resistere nel tempo anche alle sollecitazioni causate dall’uso intensivo, ad esempio nelle applicazioni condominiali
Design innovativo “all in one”. La scocca di Emega40 integra la scheda elettronica e di gestione, nonché leeventuali batterie per l’apertura in situazioni di emergenza
Massima funzionalità. Installazione facile, agevolata dai minimi ingombri del prodotto
Nessun limite di compatibilità. Perfettamente compatibile con la stessa base di montaggio del sistema Emega, a garanzia dell’intercambiabilità tra i due automatismi
Leva di sblocco. Posta sul carter,consente il collegamento alla maniglia di serie della porta perl’apertura manuale anche dall’esterno
Batterie di emergenza. A disposizione tra gli accessori le batterie di emergenza per l’utilizzo della porta anche in caso di black-out; completamente integrabili all’interno del contenitore dell’automazione
SCHEDA TECNICA
Modello EM4024
Grado di protezione IP50
Alimentazione quadro 230V A.C. (50/60 Hz)
Alimentazione motore 24 DC (V – 50/60 Hz)
Assorbimento max 15A
Potenza Nominale 170
Tempo di manovra Regolabile
Intermittenza lavoro Servizio intensivo
Coppia (Nm) 290
Temperatura di esercizio -20 °C min. +55 °C max.

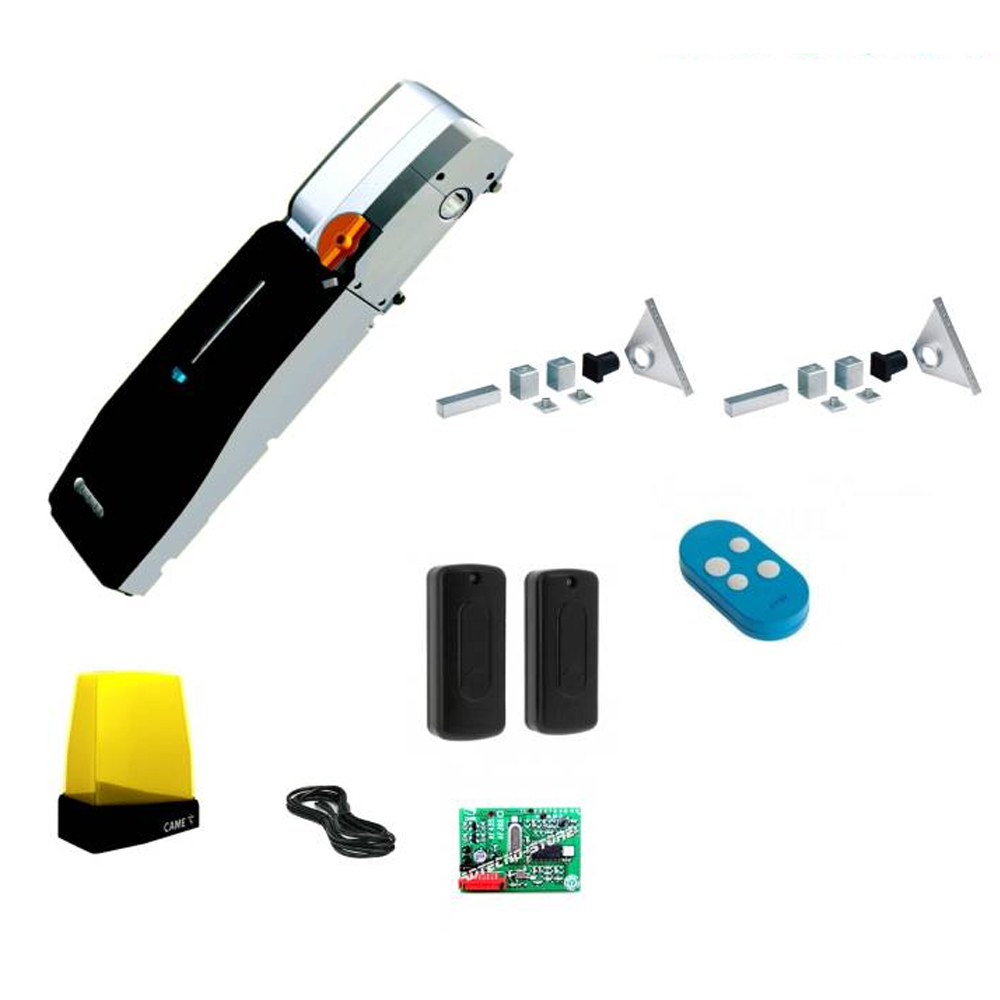

1 001EM4024CB Motore Emega40 porte basculanti irreversibile fino a 9mq 24V, completo di scheda elettronica con display grafico a segmenti.
2 001E781A Accessori per il montaggio del rinvio laterale E781A
1 001AF43S Scheda radio ad innesto a 433,92 Mhz supereterodina
1 001DIR10 Coppia di fotocellule a raggio infrarosso monodirezionale
1 806LA-0020 Lampeggiatore di segnalazione LED a 24V
1 806TS-0270 Telecomando Quadricanale rolling code 433,92mhz
1 001TOP-A433N Antenna a 433,92 Mhz
1 001TOP-RG58 Cavo RG58 per collegamento antenna 5 m
ACCESSORI:
001EM4024 Motoriduttore irreversibile per abbinamento all’automazione
002LBEM40 Scheda per il funzionamento in caso di blackout e per la ricarica delle batterie, completa di supporto per il fissaggio.
001EM4001 Scheda elettronica a LED per luce di cortesia.
001E001 Base di fissaggio L = 2 m.
001V121 Dispositivo di sblocco a cordino e rinvio per applicazione sulla maniglia della porta. L = 3 m.
001E781A Accessori per il montaggio del rinvio laterale.
001E782A Tubo quadro di trasmissione 25 x 25 mm L = 3 m.
001E783 Coppia di bracci di trasmissione snodati.
001E784 Leva lunga per braccio di trasmissione snodato per porte di altezza superiore a 2,4 m.
001E785A Coppia di bracci telescopici dritti con tubo rettangolare 40 x 10 mm.
001E786A Coppia di bracci telescopici curvi con tubo rettangolare 40 x 10 mm.
001E787A Tubo lungo per bracci telescopici per porte di altezza superiore a 2,4 m.
